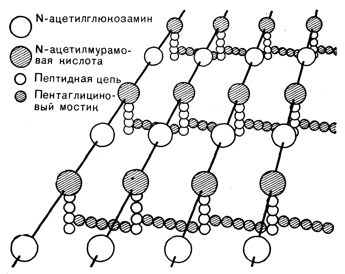

Рис. 3. Схематическое изображение структуры гликопептида клеточной стенки.
К полисахаридным цепочкам, состоящим из N-ацетил-глюкозамина и N -ацетилмурамовой кислоты, присоеди-нены цепочки из аминокислотных единиц — пептиды. Пептиды, связанные друг с другом пентаглициновыми мостиками, образуют поперечные связи полисахаридных цепочек.

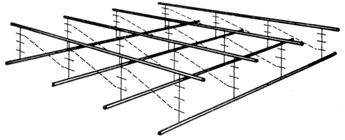

Рис. 4. Расположение макромолекул гликопептида клеточной стенки. Жирными линиями показаны скелеты полисахаридных цепей, расположенные ближе к поверх-ности; более тонкими — подстилающие их полисахарид-ные цепи. Линии с поперечными штрихами изображают пептидные цепочки, связывающие эти поли­сахаридные цепи. Межпептидные мостики, состоящие из пяти остатков глицина, обозначены пунктирными линиями.

Рис. 5. Тонкое строение клеток грамположительных кокков — Micrococcus aurantiacus.

кс — клеточная стенка;
п — перегородка;
вмс — внутрицитоплазматические мембранные структуры;
н — нуклеоид.

Увел. Х 65 000.
