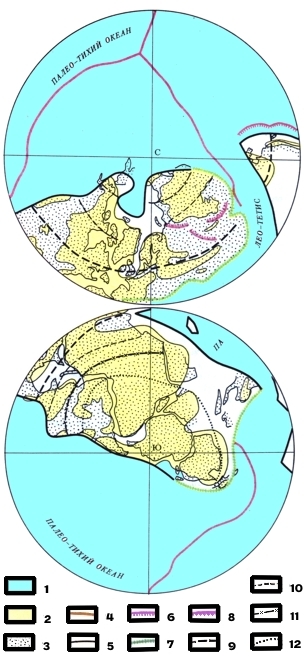

Положение литосферных плит и срединно-океанических хребтов в позднем карбоне и ранней перми (по А. М. Городницкому и Л. П. Зоненшайну):

1 — моря и океаны; 2 — области древней суши; 3 — области совре- менной суши; 4 — срединно- океани-ческие хребты; 5 — контуры древних континентов и микроконтинентов; 6 — системы островных дуг; 7 — активные континентальные окраины; 8 — зоны столкновения континентальных окраин с островными дугами; 9 — границы тропического пояса; 10 — границы субтропического пояса; 11 — границы умеренного пояса; 12 — границы нивального климата.

Континенты и микроконтиненты: BE — Восточно-Европейский; ЗЕ — Запад- но-Европейский; Ик — Индокитайский; Ин — Индийский; Ир — Иранский; К — Китайский; Кз — Казахстанский; С — Сейшельский; СА — Северо-Аме-риканский; Сб — Сибирский; Тр — Таримский; Б — Бенгальский; Ит — Итальянский; Мк — Малокавказский; П — Пакистанский; Пн — Паннонский; Рд — Родопский; Тур — Туранский; ЮА — Южно-Американский
